Oberleitungsmasten für Nm, nach Vorbild der RhB, FO, MGB, etc.
Leider gibt es zur Zeit in der Spurweite Nm wenig Oberleitungsmaterial zur Auswahl. Natürlich lässt sich problemlos auf das von der Firma Sommerfeldt angebotene Material zurück greifen, wer es aber etwas genauer haben möchte, wird um den Selbstbau meist nicht herum kommen. Unsere Fertigmodelle haben Sommerfeldt-Masten, gesupert mit N-Track und unseren eigenen Bauteilen für die perfekte Nm-Oberleitung.
Nm-701.1 vergrößerte Ansicht

Streckenmast der Rhätischen Bahn (und anderer).

H-Profil-Mast, mit geradem Ausleger, ohne zusätzliche Speiseleitung. Je nach Fahrdrahtführung benutzen Sie für die Tragseilhalterung die vordere oder hintere Aufhängung. Nach Verkleben/Verlöten der Leitungen schneiden Sie überstehende Reste einfach ab.
(ergänzende Hinweise - siehe Informationen)

zur Katalogseite
Nm-701.2 vergrößerte Ansicht

Streckenmast der Rhätischen Bahn (und anderer).

H-Profil-Mast, mit geradem Ausleger, mit einpoliger Speiseleitung. Je nach Fahrdrahtführung benutzen Sie für die Tragseilhalterung die vordere oder hintere Aufhängung. Nach Verkleben/Verlöten der Leitungen schneiden Sie überstehende Reste einfach ab.
(ergänzende Hinweise - siehe Informationen)

zur Katalogseite
Nm-701.3 vergrößerte Ansicht

Streckenmast der Rhätischen Bahn (und anderer).

H-Profil-Mast, mit geradem Ausleger, mit zweipoliger Speiseleitung. Je nach Fahrdrahtführung benutzen Sie für die Tragseilhalterung die vordere oder hintere Aufhängung. Nach Verkleben/Verlöten der Leitungen schneiden Sie überstehende Reste einfach ab.
(ergänzende Hinweise - siehe Informationen)

zur Katalogseite
Nm-702.1 vergrößerte Ansicht

Streckenmast der Rhätischen Bahn (und anderer).

H-Profil-Mast, mit gebogenem Ausleger, ohne zusätzliche Speiseleitung. Je nach Fahrdrahtführung benutzen Sie für die Fahrdrahthalterung die obere oder untere Aufhängung. Nach Verkleben/Verlöten der Leitungen schneiden Sie überstehende Reste einfach ab.
(ergänzende Hinweise - siehe Informationen)

zur Katalogseite
Nm-702.2 vergrößerte Ansicht

Streckenmast der Rhätischen Bahn (und anderer).

H-Profil-Mast, mit gebogenem Ausleger, mit einpoliger Speiseleitung. Je nach Fahrdrahtführung benutzen Sie für die Fahrdrahthalterung die obere oder untere Aufhängung. Nach Verkleben/Verlöten der Leitungen schneiden Sie überstehende Reste einfach ab.
(ergänzende Hinweise - siehe Informationen)

zur Katalogseite
Nm-702.3 vergrößerte Ansicht

Streckenmast der Rhätischen Bahn (und anderer).

H-Profil-Mast, mit gebogenem Ausleger, mit zweipoliger Speiseleitung. Je nach Fahrdrahtführung benutzen Sie für die Fahrdrahthalterung die obere oder untere Aufhängung. Nach Verkleben/Verlöten der Leitungen schneiden Sie überstehende Reste einfach ab.
(ergänzende Hinweise - siehe Informationen)

zur Katalogseite
Nm-703.1 vergrößerte Ansicht

Bogenabzug der Rhätischen Bahn (und anderer).

H-Profil-Mast, ausgeführt als Bogenabzug, ohne zusätzliche Speiseleitung. Nach Verkleben/Verlöten der Leitungen schneiden Sie überstehende Reste einfach ab.
(ergänzende Hinweise - siehe Informationen)

zur Katalogseite

Hinweis: Die Oberleitungsmasten sind für verschiedene Einsatzzwecke konzipiert. Die Fahrleitung wird im Zick-Zack am Fahrleitungsarm verlegt. Dieser hat zu diesem Zweck bereits einen Isolator erhalten. Das Tragseil hält die Fahrleitung an Ort und Stelle und wird entweder über den Ausleger (bei den gebogenen Typen) oder unter dem Ausleger (bei den eckigen Typen) geführt. Dabei soll die Fahrleitung stets auf Zug belastet werden. Es ist daher notwendig, die Tragseile mal an der vorderen, mal an der hinteren Aufhängung zu fixieren. Stecken Sie ggfs. den Isolator zu diesem Zweck um. Einen zu langen Ausleger, bzw. die nicht benötigte Aufhängung schneiden Sie nach erfolgreicher Montage einfach ab. Bitte beachten Sie, dass die filigranen Fahrleitungsarme nicht für echten Oberleitungsbetrieb gedacht sind. Machen Sie erst ausreichend Versuche, bevor Sie die Fahrleitung unter Spannung setzen. Wir empfehlen darüber hinaus die exzellente Broschüre über den Fahrleitungsbau aus dem Sommerfeldt-Programm.Seitenanfang

Oberleitungsmasten, Quertragwerke - alles für Ihre Selbstbauten
Masten und Quertragwerke bilden die Basis jeder Oberleitung. Wir bieten Ihnen hier exzellente Bauteile aus Neusilber aus dem Sommerfeldt- und N-Track-Programm für Ihre Selbstbauten.
Nm-Y00030
vergrößerte Ansicht

Quertragwerk, 2 Stück, 2-spurig, 69 mm lang, einbaufertig fertig gebogen

zur Katalogseite

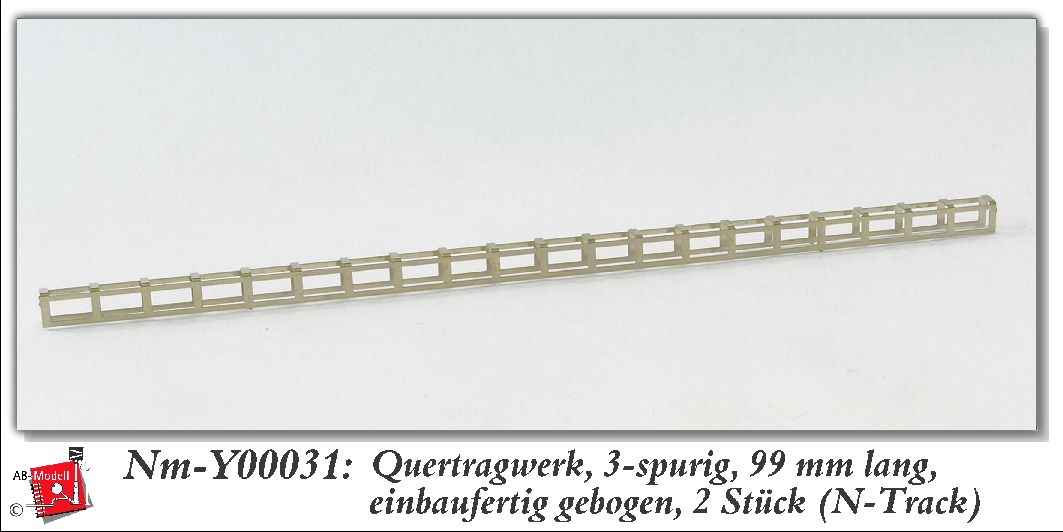

Nm-Y00031 vergrößerte Ansicht

Quertragwerk, 2 Stück, 3-spurig, 99 mm lang, einbaufertig fertig gebogen

zur Katalogseite

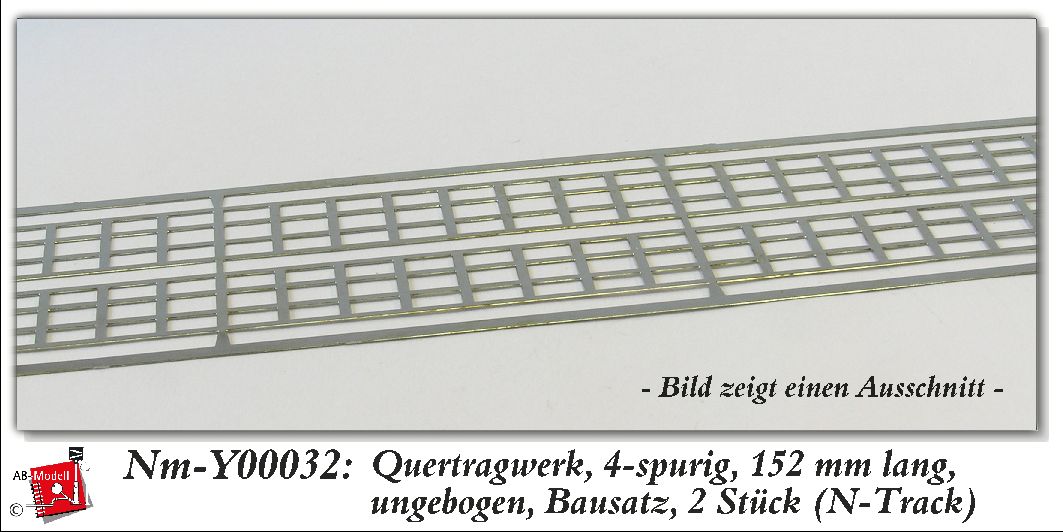

Nm-Y00032 vergrößerte Ansicht

Quertragwerk, 2 Stück, 4-spurig, 152 mm lang, noch nicht gebogen

zur Katalogseite
Nm-Y00033 ausverkauft vergrößerte Ansicht

Quertragwerk, 2 Stück, 6-spurig, 196 mm lang, noch nicht gebogen
Dieser Artikel ist nicht mehr erhältlich.

zur Katalogseite

Nm-Y00034 ausverkauft

vergrößerte Ansicht

Quertragwerk, 2 Stück, 250 mm lang, für individuelle Einzelbauten, noch nicht gebogen
Dieser Artikel ist nicht mehr erhältlich.

zur Katalogseite
Nm-Y00050 vergrößerte Ansicht

Halter für Tragseil, zur Verwendung auf dem Quertragwerk, ohne Isolator, 10 Stück, Bausatz

zur Katalogseite
Nm-Y00053 vergrößerte Ansicht

Halter für Tragseil, zur Verwendung im Quertragwerk, ohne Isolator, 10 Stück, Bausatz

zur Katalogseite
Nm-Y00057 vergrößerte Ansicht

Haupthängestütze/Aufsatz auf Quertragwerk, 2 Stück, Bausatz

zur Katalogseite
Nm-Y00390 vergrößerte Ansicht

H-Profil-Mast aus Neusilber, fertig verlötet, mit Mutter, 53 mm hoch, Hersteller Sommerfeldt

zur Katalogseite
Nm-Y00397 vergrößerte Ansicht

H-Profil-Mast aus Neusilber, fertig verlötet, mit Mutter, 70 mm hoch, Hersteller Sommerfeldt

zur Katalogseite

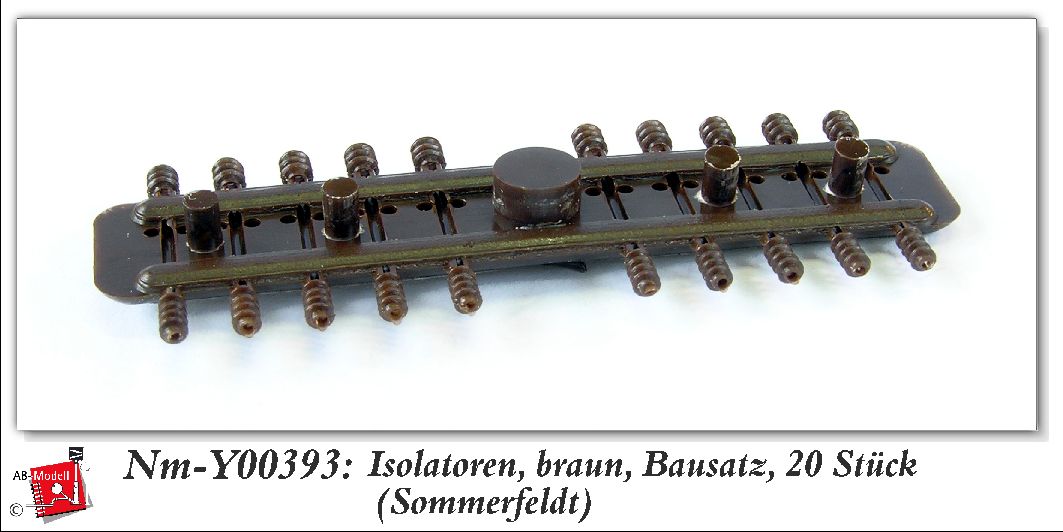

Nm-Y00393 vergrößerte Ansicht

Isolatoren, braun, Kunststoff, 20 Stück, Bausatz, Hersteller Sommerfeldt

zur Katalogseite

Hinweis: Masten werden für praktisch alle Anwendungen im Oberleitungsbau benötigt. Selten kann die Fahrleitung an feststehenden Gebäuden oder anderen Fixpunkten montiert werden. Natürlich lassen sich Masten preisgünstig aus H-Profil und Gewindestange selbst erstellen. Zum Überspannen mehrerer Gleise finden die Quertragwerke Verwendung. Die langen Bausätze sind aus Transportgründen noch nicht vorgebogen. Dies lässt sich aufgrund der eingeätzten Vertiefungen jedoch leicht selbst erledigen. Seitenanfang

Oberleitungsbauteile - perfekt aufeinander abgestimmt, für Ihre Selbstbauten
Masten und Quertragwerke machen noch keine Oberleitung, sie bilden lediglich die Basis. Erst die feinen Zurüstteile machen aus der Oberleitung auch ein sehenswertes Modell. Die Bauteile sind aus Messing oder Neusilber geätzt. Hersteller N-Track, sowie eigene Entwicklungen.
Ausleger und Fahrdrahthalter
Nm-Y00010
vergrößerte Ansicht

Ausleger, rechteckig, Bausatz, ohne Isolatoren, 2 Stück, Bausatz

zur Katalogseite
Nm-Y00011 vergrößerte Ansicht

Ausleger, gebogen, Bausatz, ohne Isolatoren, 2 Stück, Bausatz

zur Katalogseite
Nm-Y00017 vergrößerte Ansicht

Arm für Fahrleitung mit kurzem Isolatorenabstand zum Masten, 10 Stück, Bausatz

zur Katalogseite
Nm-Y00018
vergrößerte Ansicht

Arm für Fahrleitung mit weitem Isolatorenabstand zum Masten, 10 Stück, Bausatz

zur Katalogseite
Nm-Y00019 vergrößerte Ansicht

Halter für Tragseil (i.V.m. Spannwerk) oder Querdraht (i.V.m. Quertragwerk) oder Fixpunkt (i.V.m. Anker), 10 Stück, Bausatz

zur Katalogseite
Nm-Y00110 vergrößerte Ansicht

Y-Ausleger für H-Profil-Mast, inkl. Fahrdrahthalter, Bausatz, 5 Stück.

Typischer Ausleger für Nebenbahnen in Y-förmiger Ausführung. Sehr filigrane Modellausführung.

Bauanleitungzur Katalogseite
Nm-Y00111 vergrößerte Ansicht

Gitterausleger für H-Profil-Mast, 2-gleisige Ausführung, gebogen, Bausatz, 3 Stück

Statt Tragwerk oder Mittelmasten werden häufig die Gitterausleger gesetzt, um zwei Gleise zu überspannen. Sehr filigrane Modellausführung, mit Spannseilen und Fahrleitungshaltern

Bauanleitungzur Katalogseite
Nm-Y00112 vergrößerte Ansicht

Gitterausleger für H-Profil-Mast, 2-gleisige Ausführung, gebogen, Bausatz, 3 Stück

Statt Tragwerk oder Mittelmasten werden häufig die Gitterausleger gesetzt, um zwei Gleise zu überspannen. Sehr filigrane Modellausführung, mit Spannseilen und Fahrleitungshaltern.

Bauanleitungzur Katalogseite
Nm-Y00130 vergrößerte Ansicht

Ausleger, gerade, von oben abgehängt, einfache Ausführung, für H-Profil-Mast, Bausatz, 2 St.

Ausleger für Nebenbahnen, meist ohne Tragseil, in einfacher Ausführung. Sehr filigrane Modellausführung.

Bauanleitungzur Katalogseite
Nm-Y00131 vergrößerte Ansicht

Ausleger, geschwungen, für H-Profil-Mast, Bausatz, 1 St.

Typischer Ausleger für Nebenbahnstrecken, meist ohne Tragseil. Sehr filigrane Modellausführung für H-Profil-Masten.

Bauanleitungzur Katalogseite
Nm-Y00132 vergrößerte Ansicht

Ausleger, geschwungen, für O-Profil-Mast, Bausatz, 1 St.

Typischer Ausleger für Nebenbahnstrecken, meist ohne Tragseil. Sehr filigrane Modellausführung für O-Profil-, bzw. Holz-Masten mit einem Durchmesser von 2mm. Nachgebildet ist ebenfalls die Montagemanschette für den Holzmast, die im Boden verankert ist.


Bauanleitungzur Katalogseite
Sockel, Anker und Spannwerk
Nm-Y00020 vergrößerte Ansicht

Betonsockel inklusive Mutternplatte, konische Ausführung, 10 Stück, Bausatz

zur Katalogseite
Nm-Y00021
ausverkauft
vergrößerte Ansicht

Betonsockel inklusive Mutternplatte, rechteckige Ausführung, 10 Stück, Bausatz - nicht mehr erhältlich

zur Katalogseite
Nm-Y00025 vergrößerte Ansicht

Mutternplatte, z.B. bei Verwendung der Sommerfeldt-Masten, 10 Stück, Bausatz

zur Katalogseite
Nm-Y00070
vergrößerte Ansicht

Spannwerk, zur Montage am H-Masten, ohne Isolatoren, 2 Stück, Bausatz (bitte Teil Nm-Y00019 separat für das Tragseil bestellen)

zur Katalogseite
Nm-Y00120 vergrößerte Ansicht

Ankerstrebe, gespreizt, passend zu H-Profil-Mast, Bausatz, 1 Stück

Besonders stabile Verstrebung für Masten mit Spannwerk. Häufig sind an diesen Masten mehrere Spannwerke gleichzeitig verankert. Die hohen Zugkräfte können so besser an den Bodenanker weitergegeben werden. Sehr filigrane Modellausführung. Bitte passenden Bodenanker (Art.-Nr. Nm-Y00121) mitbestellen.

Bauanleitungzur Katalogseite
Nm-Y00121 vergrößerte Ansicht

Bodenanker, rechteckig, mit Plattenanker, passend zu Nm-Y00120, Bausatz, 1 St.

Zur sicheren Befestigung von Ankerstreben wird dieser Bodenanker verwendet.

Bauanleitungzur Katalogseite
Nm-Y00122 vergrößerte Ansicht

Bodenanker, konisch, mit Ankeranschlussbügel, Bausatz, 1 St.

Zur sicheren Befestigung von Ankerseilen wird dieser Bodenanker verwendet.

Bauanleitungzur Katalogseite
Versorgungsleitungen, Mastschalter und Schaltposten
Nm-Y00051
vergrößerte Ansicht

Halter für Speiseleitung, 1-polig, ohne Isolatoren, 10 Stück, Bausatz

zur Katalogseite
Nm-Y00052 vergrößerte Ansicht

Halter für Speiseleitung, 2-polig, ohne Isolatoren, 10 Stück, Bausatz

zur Katalogseite
Nm-Y00054 vergrößerte Ansicht

Halter für 16kV-Leitung, 2-polig, ohne Isolatoren, 10 Stück, Bausatz

zur Katalogseite
Nm-Y00055 vergrößerte Ansicht

Halter für 16kV-Leitung, 2-polig, mit Metall-Isolatoren, 2 Stück, Bausatz

zur Katalogseite
Nm-Y00056 vergrößerte Ansicht

Doppelisolatorhalter, 2-polig, ohne Isolatoren, 5 Stück, Bausatz

zur Katalogseite
Nm-Y00071 vergrößerte Ansicht

Schutzgitter für Mastmontage, 2 Stück, Bausatz

zur Katalogseite
Nm-Y00072 vergrößerte Ansicht

Masttrafo inkl. Schaltsicherung, 1 Stück, Bausatz

zur Katalogseite
Nm-Y00100 vergrößerte Ansicht

Schaltposten, 6-fache Ausführung, funktionslos, mit 5 motorischen und einem manuellen Antrieb, typisch für Schweizer Bahnhöfe mit einem Abstellgleis, sehr filigrane Ausführung, ohne Masten (empfohlen 70mm - Art.-Nr. Nm-Y00397, bitte 2 Stück mitbestellen).

Zur individuellen Ausstattung bieten wir unter den Art.-Nr.n Nm-Y00101 zwei zusätzliche Handantriebe und Nm-Y00102 einen zusätzlichen Motorantrieb, die als Zubehör ausschließlich zu diesem Bausatz verfügbar sind.

Bauanleitungzur Katalogseite
Nm-Y00101 vergrößerte Ansicht

Zur individuellen Ausstattung des Schaltpostens (Art.-Nr. Nm-Y00100) bieten wir zwei zusätzliche Handantriebe an, die als Zubehör ausschließlich zum Schaltposten verfügbar sind.

zur Katalogseite
Nm-Y00102 vergrößerte Ansicht

Zur individuellen Ausstattung des Schaltpostens (Art.-Nr. Nm-Y00100) einen zusätzlichen Motorantrieb an, der als Zubehör ausschließlich zm Schaltposten verfügbar ist.

zur Katalogseite
Nm-Y00105 vergrößerte Ansicht

Mastschalter mit Erdungsgarnitur, passend für H-Profil-Masten, Bausatz, 2 Stück.

Das Vorbild findet sich im Regelfall an separat zu schaltenden Abstellgleisen. Sehr filigrane Ausführung, empfohlen für 70mm-H-Profil-Mast (Art.-Nr. Nm-Y00397). Bausatz ist ohne Funktion.

Bauanleitungzur Katalogseite
Tafeln, Schilder, Signalisation
Nm-Y00073 vergrößerte Ansicht

Signaltafeln, 2 Typen je 5 Stück, Bausatz

Zur vorbildgerechten Montage kleiner Masttafeln (km, Neigung).

zur Katalogseite
Nm-Y00150 vergrößerte Ansicht

Mastnummernschild, fortlaufend nummeriert, Bausatz, 28 St.

Zur vorbildgerechten Durchnummerierung der Masten. Sehr fein geätzte Modellausführung.

Bauanleitungzur Katalogseite
Nm-Y00159 vergrößerte Ansicht

Stationstafel, doppelt, passend für H-Profil-Mast, Bausatz, 1 St.

Anzeige des Bahnhofnamens auf zwei übereinander angeordneten Schildern.

Bauanleitungzur Katalogseite
Nm-Y00160 vergrößerte Ansicht

Stationstafel, einfach, passend für H-Profil-Mast, Bausatz, 3 St.

Anzeige des Bahnhofnamens auf einem Schild.

Bauanleitungzur Katalogseite
Nm-Y00161 vergrößerte Ansicht

Gleisnummern-/Sektorentafel zum Montage im Quertragwerk, inkl. Decals, Bausatz, 4 St.

Von oben abgehängte Informationstafel zur Lenkung der Reisenden auf dem Bahnsteig.

Bauanleitungzur Katalogseite
Nm-Y00162 vergrößerte Ansicht

Warnschild Lebensgefahr, inkl. Decals, zur Montage am H-Profil-Mast, Bausatz, 9 St.

Diese Warnschilder sind an jeder Bahnstrecke und in jedem Bahnhof zu finden, wo die Reisenden in die Nähe der Oberleitungsmasten gelangen. Sie warnen vor jedweder Berührung des Fahrdrahtes, da Lebensgefahr aufgrund der hohen Spannung besteht.

Bauanleitungzur Katalogseite
Nm-Y00163 vergrößerte Ansicht

Achstafel, zur Montage am H-Profil-Mast, Bausatz inkl. Decals, 3 St.

Um Züge unterschiedlicher Länge korrekt am Bahnsteig zum Halten zu bringen, sind diese Achstafeln im Bahnhofsbereich aufgehängt. Sie signalisieren dem Lokführer, wo er seinen Zug, je nach Länge dessen, zum Stehen zu bringen hat, damit die Reisenden sicher vom Perron in die Wagen einsteigen können. Der Bausatz enthält passende, typische Decals, zur vorbildgerechten Ausstattung.

Bauanleitungzur Katalogseite
Nm-Y00164 vergrößerte Ansicht

Neigungstafel, zur Montage am H-Profil-Mast, Bausatz inkl. Decals, 3 St.

Neigungstafeln finden sich auf dem gesamten Streckennetz und zeigen jede Änderung der Streckenneigung an. Der Bausatz enthält passende, typische Decals, zur vorbildgerechten Ausstattung.

Bauanleitungzur Katalogseite
Nm-Y00170 vergrößerte Ansicht

Elektrokleinverteilerkästen zur Mastmontage, passend für H-Profil-Mast, Bausatz inkl. Polistyrolstreifen, 7 St.

Überall wo am Masten zusätzliche Installationen vorgenommen wurden, die nicht direkt mit der Stromversorgung der Lokomotiven zu tun haben, wird die Elektroinstallation in solchen kleinen Verteilerkästen vorgenommen, die praktischerweise direkt am Masten montiert werden. Im Produktbild ist auch erkennbar, dass ein Schutzrohr zur Leitungsführung in das H-Profil eingefügt wurde.

Bauanleitungzur Katalogseite
Nm-Y00171 vergrößerte Ansicht

Abfahrbefehl-/Freigabeschalter zur Mastmontage, passend für H-Profil-Mast, Bausatz inkl. Polistyrolstreifen, 7 St.

Zur Freigabe des folgenden Streckenabschnitts öffnet der Zugbegleiter die orangene Box und erteilt den Abfahrbefehl mittels Schlüssel. Ein unverzichtbares Detail für jeden Bahnhof.

Bauanleitungzur Katalogseite
Nm-Y00180 vergrößerte Ansicht

Bremsprobesignal zur Mastmontage, passend für H-Profil-Mast, Bausatz, 2 St.

Die Freigabe des folgenden Streckenabschnitts und den Abfahrbefehl erteilt der Zugbegleiter und signalisiert ihn in diesem Bremsprobesignal durch ein weißes und grünes Licht.

Bauanleitungzur Katalogseite
Nm-Y00501 vergrößerte Ansicht

Mastschilder, für diverse Anwendungen, zur Montage am Masten bietet sich der Fahrleitungsarm Nm-Y00017 an, der rechtwinklig abgewinkelt und auf passende Länge gekürzt wird, Decalbogen, 248 Zeichen, Bausatz

Bauanleitungzur Katalogseite

Hinweis: Die einzelnen Bauteile werden über das H-Profil gestülpt und in der gewünschten Position festgeklebt oder -gelötet. Es ist hilfreich, zu Beginn der Bauarbeiten an der Oberleitung eine Skizze zum Maststandort, aber auch zur Ausstattung des Mastens anzulegen, um von vornherein die richtigen Bauteile zusammenzustellen.Seitenanfang
